法兰有哪些连接结构
时间: 2019-12-14 13:44:12 浏览次数：
一般在客户无特殊要求的情况下,阀门的连接法兰都是与阀门起铸造出来的,称之为整体式法兰,也是法兰连接中最常用的:平焊法兰由于结构强度。突面法兰在中低压情况下能达到很好的密
法兰连接结构如下
对于> DN50的管道,法兰是最常用的连接方法,法兰连接的阀门,安装和拆卸都非常方便,而且适用的公称尺寸和公称压力非常广。与阀门连接的祛兰,可分为平焊法兰,对焊法兰,承插焊法兰,整体法兰等:按密封面形式又可分为全平面法兰,突面法兰,凹凸面法兰,棉槽面法兰和环连接面法兰。各种法兰结构形式和密封面形式选择取决于不同的使用工况。
一般在客户无特殊要求的情况下,阀门的连接法兰都是与阀门起铸造出来的,称之为整体式法兰,也是法兰连接中最常用的:平焊法兰由于结构强度。刚度较低,多使用于条件较缓和的工况下,如低压循环水用阀门，一般低乐压缩空气用阀门等,其优点是价格低廉,安装方便:螺纹法兰的使用范围不能超过DN150，适用工况与平焊法兰相似,但螺纹法兰的密封和准确定位是很难做到的，因此当管道要求不能有任何泄漏时，一般不考虑螺纹法兰;在小尺寸的法兰中承插焊是很常见的,这种法兰很容易安装和焊接,但是不能用于有毒流体，因为焊缝很难进行射线探伤,也不能用于会导致产生腐蚀或者引起腐蚀问题的流体管道，常用于小于或等于PN100,小于或等于DN50的没有危险流体的管路中，对焊法兰其颈部过渡结构强度和刚度都较好,可与管子对焊连接并很容易进行射线检测，使其具有极高的整体性,因此可适用于工况较苛刻的场合,如油气及化工介质等。

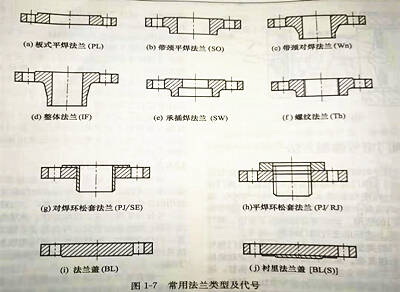

常用法兰类型及代号如图1 - 7所示。
全平面法兰一般用于低压铸铁、铸钢或非金属阀门中。突面法兰在中低压情况下能达到很好的密封效果,故在客户无特殊要求时中低压阀门大多采用突面
法兰。榫槽式法兰是将平垫片安装在封闭槽中,这种结构在密封面上,可产生很高的密封比压,通常远远超过垫片材料的屈服点,从而保证了可靠的密封性。
其缺点是长期使用后,阀门部件维修或更换时,垫片难以从密封槽中取出,如果硬性取出,往往会将密封槽损坏,所以这种法兰并不是广泛使用的法兰类型,
它的用途也很有限。凹凸式法兰是将平垫片安装在凹而法兰的密封面内,与椰槽式密封结构相比,其易于拆卸,其缺点是垫片容易与介质接触,使用在高压下
易被介质冲刷,变形,无法起到良好的密封效果,设计,制造时可根据实际需要适当地加人内,外环,及内、外包边,以提高其密封效果。
环连接面法兰是在两个带有环形凹槽的突面法兰中放人一个环形软金属环垫片,垫片会有轻微的变形以起到密封作用,它广泛用于高压和有毒流体管道。
环连接面法兰是在两个带有环形凹槽的突面法兰中放人一个环形软金属环垫片,垫片会有轻微的变形以起到密封作用,它广泛用于高压和有毒流体管道。

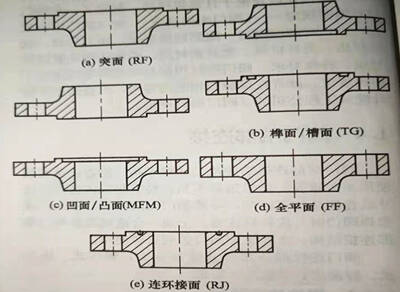

常用法兰密封面类型及代号如图1 - 8所示。
图1 - 8法兰密封面类型
图1 - 8法兰密封面类型
