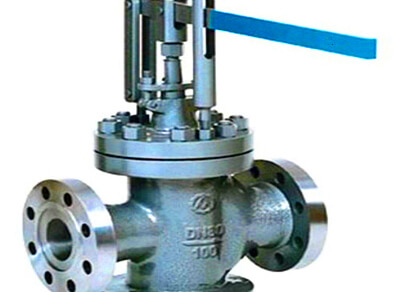

Y45Y杠杆式蒸汽减压阀
产品简介
减压阀主要由阀体、阀座、阀瓣等零件组成,采用双阀座、双锥体阀瓣的结构.采用压力平衡式阀瓣、升降调节.其调节机构采用扛杆式,可配用DKJ型或其它型角行程电动执行器,实现遥控和自动控制
订购热线：13250886677
产品介绍
Y45Y杠杆式蒸汽减压阀
产品型号:Y45Y
Y45H/Y杠杆式蒸汽减压阀结构特点
本系列减压阀主要由阀体、阀座、阀瓣等零件组成,采用双阀座、双锥体阀瓣的结构.采用压力平衡式阀瓣、升降调节.其调节机构采用扛杆式,可配用DKJ型或其它型角行程电动执行器,实现遥控和自动控制.
杠杆式蒸汽减压阀的减压比用到0.6较为合适.
杠杆式蒸汽减压阀主要用于蒸汽管路,调节压力.广泛应用在热电联产、轻纺、印染、石化、制糖等行业.
杠杆式蒸汽减压阀主要技术参数和性能指标
| 壳体试验压力（Mpa） | 2.4 | 3.75 | 6.0 | 9.6 | 15.0 | 24 |
| 密封试验压力（Mpa） | 1.76 | 2.75 | 4.4 | 7.04 | 11.0 | 17.6 |
| 最高进口压力（Mpa） | 1.6 | 2.5 | 4.0 | 6.4 | 10.0 | 16.0 |
| 出口压力范围（Mpa） | 最佳减压比0.6 | |||||
| 渗漏量 | 0.5%QMax | |||||
| 温量-压力等级 | ANSI B16.34 | |||||
主要零件材料
| 阀体 阀盖 底盖 | WCB |
| 阀座 | 304 |
| 阀瓣 | 2Cr13 |
| 阀杆 | 2Cr13 |
| 垫片 | 柔性石墨/1Cr18Ni9 |
| 导向套 | 2Cr13 |
| 填料 | 柔性石墨 |
| 螺栓 | 35CrMoA |
| 螺母 | 45 |
尺寸(PN1.6-4.0)
| 公称通径DN | 外 形 尺 寸 | ||||
| L | L1 | H | Hl | l | |
| 50 | 300 | 150 | 520 | 190 | 565 |
| 65 | 340 | 170 | 540 | 205 | 650 |
| 80 | 380 | 190 | 550 | 215 | 650 |
| 100 | 400 | 215 | 580 | 240 | 800 |
| 125 | 430 | 225 | 620 | 275 | 800 |
| 150 | 450 | 230 | 650 | 320 | 800 |
| 200 | 500 | 260 | 790 | 340 | 800 |
| 250 | 550 | 285 | 850 | 370 | 800 |
| 300 | 750 | 395 | 940 | 460 | 900 |
| 350 | 850 | 445 | 990 | 530 | 900 |
| 400 | 950 | 550 | 1120 | 660 | 1000 |
| 500 | 1130 | 680 | 1660 | 800 | 1000 |
