不锈钢平板闸阀有哪些特点
时间: 2020-07-31 21:37:07 浏览次数：
不锈钢平板闸阀能很好地适用于清洁流体，如果介质中夹带有固体颗粒,则会加剧密封面的磨损,造成泄漏，阀座带有弹簧负载的结构,能适应有明显的温度变化以及阀体可能变形的工况。
不锈钢平板闸阀的特点
不锈钢平板闸阀是一个启闭动作为直线运动的阀门,它具有一个典型的垂直于流体的平板闭合元件,滑动切人流体而关闭。由于不锈钢平板闸阀的闸板关闭时,没有楔式闸板关闭时所产生的楔紧力,所以相对而言操作更灵活,使用寿命更长,启闭力较小。广泛应用于天然气,轻质油、化工,城建、环保等行业,作切断介质用,并适用于含硫(H2S)重油,排污及放空等系统以及流速快,杂质多,腐蚀严重的天然气长输管线。不锈钢平板闸阀(图2 - 6)是一种关闭件为平行闸板的滑动阀。其关闭件可以是单闸板或是中间带有撑开机构的双闸板。
对于单闸板的不锈钢平板闸阀而言,闸板与阀座间密封比压的形成,是由介质压力推动浮动阀座产生的,对于双闸板不锈钢平板闸阀,两闸板间的撑开机构可以形成预紧比压,以补充密封比压。
不锈钢平板闸阀能很好地适用于清洁流体，如果介质中夹带有固体颗粒,则会加剧密封面的磨损,造成泄漏，阀座带有弹簧负载的结构,能适应有明显的温度变化以及阀体可能变形的工况。
不锈钢平板闸阀的优点是全开时,几乎等同于一段相同长度的管道,因此介质通过阀门的压力损失很小,阀门的流量系数(Cv值)很高。带导流孔的不锈钢平板闸阀图（2 - 6(c))安装在管路上还可直接用清管器进行清管。
由于闸板是在两阀座面上滑动,因此不锈钢平板闸阀也能使用于带悬浮颗粒的介质管路中。启闭中不锈钢平板闸阀的密封面实际上是自动定位的,阀座密封面一般不会受到阀体热变形的损坏,而且即使阀门在冷态下关闭,升温后其热伸长也不会使密封面受到过载。无导流孔的不锈钢平板闸阀(图2 - 6(a)),不要求闸板的关闭位
置有较高的精度,因此可用阀门行程来控制其启闭位置。
不锈钢平板闸阀在阀门关闭时密封力会达到最大值,同时阀门的压力损失也会接近最大值,但相互作用时的密封区域,只是总密封区域的一部分，当闸板大致移动到阀门关闭位置的3/4时,介质易使闸板向阀座孔倾斜,此时,阀座孔与闸板最外端就会发生磨损,为了保证密封力和允许范围内阀座的磨损量,因此要综合考虑,设计出合适的阀座宽度。

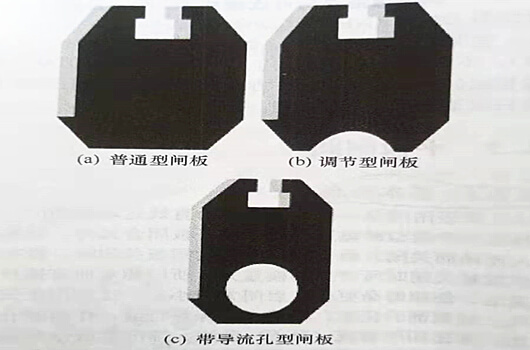

图2 - 6不锈钢平板闸阀闸板外形图
带导流孔的闸板又分为常开型和常闭型,如图2 - 7所示。

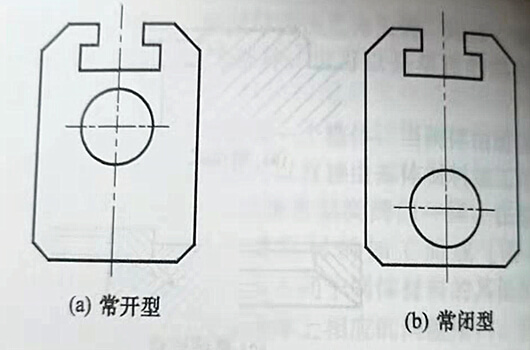

图2-7 带导流孔的闸板分类
常开型导流孔开在闸板上方,常闭型导流孔开人闸板下方,为了保证顺时针转动手轮关闭阀门的取则,对常开型应选用右旋梯形螺纹阀杆,对常闭型用左旋梯形螺纹阀杆。
不锈钢平板闸阀的缺点是当介质压力低时,形成的密料比压不足以达到金属密封面的密封必须比压,需要酒过结构设计,增加预紧比压;相反当介质压力高时,形成的密封比压可能又会过大,当密封副之间又缺少润滑时,启闭频繁就可能使密封面磨损过大。
另一个不足是,闸板在切断高速和高密度介质流时,会产生剧烈振动，一般只能垂直安装在管道上。
密封性能:阀座设计成双O形圈及弹簧加载结构,无论是高压,低压均能提供很好的密封,聚四氟乙烯(聚四氟乙烯)软密封提供基本的密封,当聚四氟乙烯被破坏后可通过闸板和阀座金属接触提供第二道密封。
双阻断泄放功能(图2 - 8):当阀门打开或关闭时,阀门中腔不会泄漏来自上游和下游的介质,便于中腔排放和检漏。

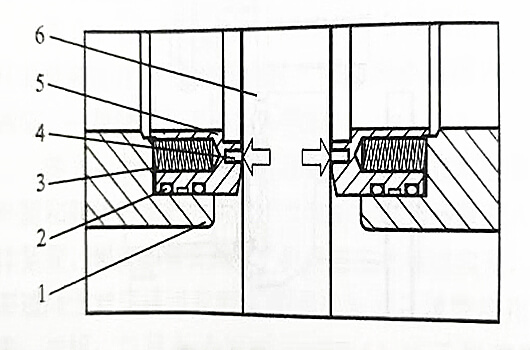

图2 - 8双阻断泄放功能
1一阀体:2 0形圈:3一弹黄:4一密封环:5一阀座:6一闸板
防火设计(图29),当O形圈和聚四氟乙烯被烧毁后,在流体压力作用下闸板与阀座,阀座与阀体形成金属密封,填料均采用石墨和金属材质,以而将流体隔断,此外,因中法兰垫片和从而防止外漏。
自泄压功能(图2 - 10):当中腔压力较高时,在中腔流体作用下,会将浮动阀座压向阀座槽内,从而避免中腔压力过高而发生事故。

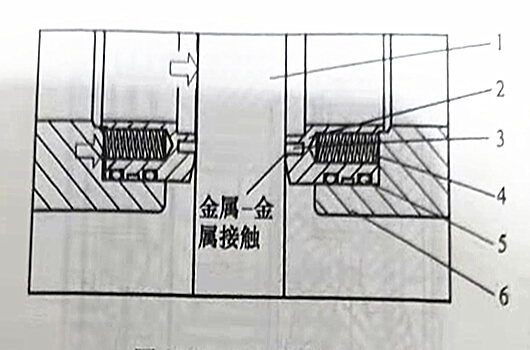

图2 - 9防火设计
1 -闸板,2 -阀座:3 -密封环:4一弹簧;5 - O形圈;6—阀体

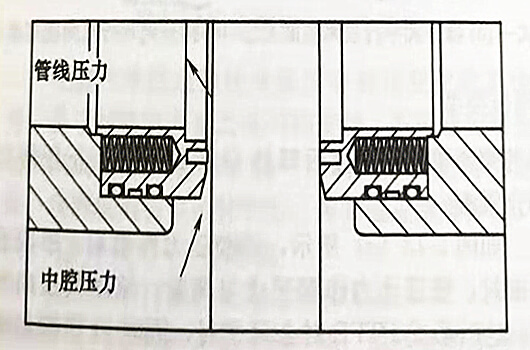

图2 - 10自泄压功能
紧急注脂和润滑系统(图2 - 11):不锈钢平板闸阀设有阀座和阀杆紧急注脂和润滑装置,当在紧急情况下需要密封阀座和阀杆时,通过注脂枪注,人密封脂;或在某些恶劣使用条件下,可通过注脂枪给阀座和阀杆注人润滑脂。

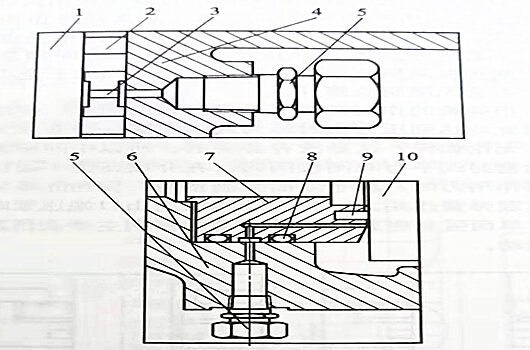

图2 - 11紧急注脂和润滑系统
1 -阀杆;2一填料;3 -隔环;4 -阀盖;5 -注脂阀;6 -阀体;7 -阀座;8 - O形圈;9密封环;10 -闸板
