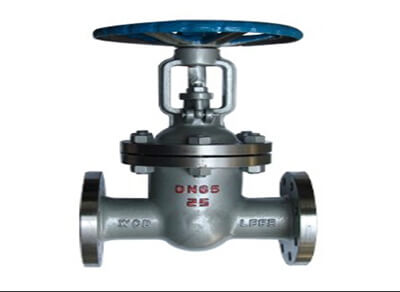

不锈钢闸阀阀体与阀盖结构
由于不锈钢闸阀通常应用于大口径管道上,所以阀体与阀盖多采用法兰连接。阀体要容纳垂直放置并做升降运动的圆盘状闸板,因而阀体内腔高度较大阀体截面的形状主要取决于公称压力,如低压不锈钢闸阀阀体可设计成扁平状的,以编小其结构长度,高,中压不锈钢闸阀阀体多设计成圆形或喇叭口形,以提高其求压能力,减小壁厚。阀体形状还与阀体材料及制造工艺有关。
不锈钢闸阀阀体与阀盖的连接结构通常有5种:螺纹式阀盖,活接头式阀盖,螺栓连接阀盖,焊接阀盖和压力自密封阀盖。
1，螺纹式阀盖是最简单的设计结构,通常只用于不需要经常拆卸的小口径阀门,成本较低的铜合金阀门等。
2，活接头式阀盖主要用于铜合金类阀门,但是活接头结构更便于维修和维护拆卸。
3，螺栓连接阀盖是最常用的连接结构,当今工业用不锈钢闸阀大多数采用该结构。与螺纹式和活接头式连接结构不同的是,螺栓连接阀盖结构中阀体和阀盖之间的连接需要垫片密封。
4，不锈钢闸阀焊接阀盖
对于规格(1 = 1/2 ~ 20. 0254),磅级介于Class800 ~ 2500之间,不需要拆卸的紧凑型钢制阀门来说,焊接阀盖是最常用的结构。与压力密封阀盖相似的是,焊接阀盖阀门比螺栓连接阀盖阀门的重量要轻。
5，压力自密封阀盖是靠阀体内介质压力作用于阀体与阀盖间的金属密封环或柔性石墨密封环上实现密封，压力自密封阀门阀腔内的压力越高,作用于密封环上的力就越大,也就越容易实现密封，压力自密封结构的阀门,重量一般要轻于螺栓连接阀盖结构。
