不锈钢闸阀阀杆与结构类型的分类
时间: 2020-07-30 19:57:07 浏览次数：
不锈钢闸阀 阀杆与结构类型的分类 不锈钢闸阀有各种不同的结构形式,其主要区别是所采用的密封元件结构类型不同,根据密封元件的结构,常把不锈钢闸阀分成几种不同的类型,例如,根据
不锈钢闸阀阀杆与结构类型的分类
不锈钢闸阀有各种不同的结构形式,其主要区别是所采用的密封元件结构类型不同,根据密封元件的结构,常把不锈钢闸阀分成几种不同的类型,例如,根据结构类型分的类,有平行式不锈钢闸阀和模式不锈钢闸阀:根据阀杆的结构还可分为明杆(升降杆)不锈钢闸阀(图1)和暗杆(旋转杆)不锈钢闸阀(图2)。

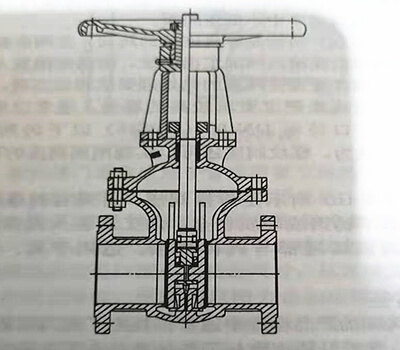

图1明杆平行式不锈钢闸阀

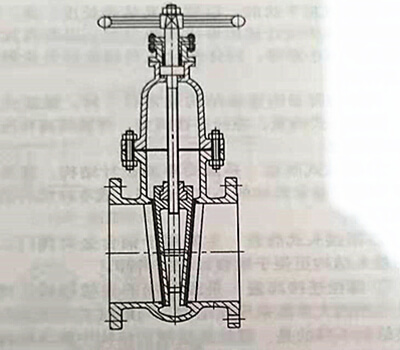

图2暗杆楔式不锈钢闸阀
一，不锈钢闸阀按阀杆分类
阀杆是不锈钢闸阀的操作部件,其作用是将启闭力传递到启闭件上，按阀杆结构类型分类,有明杆不锈钢闸阀与暗杆不锈钢闸阀两种。
1，明杆不锈钢闸阀其阀杆梯形螺纹置于阀体之外,位于阀杆上部,通过旋转阀杆螺母,使阀杆带动闸板同步上升与下降来实现阀门的启闭,因此容易识别阀门的启闭状态,避免误操作。
由于阀杆螺母在体腔外,有利于润滑,同时启闭状态直观明显,因而应用广泛，但在恶劣环境中,阀杆的外露螺纹易受损害和腐蚀,甚至影响操作，它的缺点是阀门开启后的高度大,通常在阀门原高度的基础上要加一一个行程,因而需要很大的操作空间。
2，暗杆不锈钢闸阀阀杆螺母置于阀体内部,常被固定在闸板上,通过阀杆的旋转使阀杆螺母带动闸板做的升降运动来完成启闭。由于传动用的梯形螺纹位于阀体内部,虽不受外界环境影响,但易受介质腐蚀和无法进行润滑,开启程度不能直接观察,需另设指示装置，但它的阀杆不做升降运动,所需操作空间小,故适用于位置有限管路密集的场合,如船舶,地下管道等。
二，不锈钢闸阀按结构类型分类
不锈钢闸阀的结构类型通常指的是闸板的类型,闸板的类型分为楔式和平行式两种,即闸板为楔式的称为楔式不锈钢闸阀,闸板为平行式的即为平板不锈钢闸阀。
