不锈钢闸阀的工作原理及优点和缺点
时间: 2020-07-30 19:55:07 浏览次数：
不锈钢闸阀 的工作原理 不锈钢闸阀又叫闸板阀，主要由阀体，阀盖，闸板，阀杆，阀座和密封填料等部分组成如下图1所示。 图1典型的不锈钢闸阀结构 1-阀体: 2 -闸板: 3一阀座: 4 -阀杆
不锈钢闸阀的工作原理
不锈钢闸阀又叫闸板阀，主要由阀体，阀盖，闸板，阀杆，阀座和密封填料等部分组成如下图1所示。

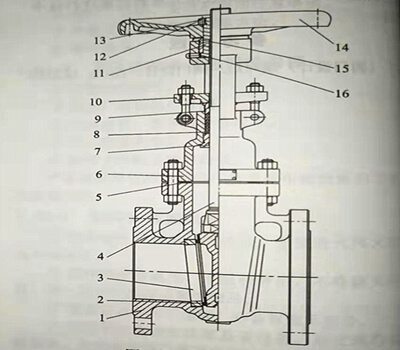

图1典型的不锈钢闸阀结构
1-阀体:
2 -闸板:
3一阀座:
4 -阀杆:
5 -垫片;
6一阀盖,
7-上密封座,
8 -填料:
9 -填料压套;
10 -填料压板;
11 -阀杆螺母:
12 -锁紧螺母:
13 -紧定螺钉;
14一手轮:
15 -轴承压盖:
16一油杯：
不锈钢闸阀是启闭件(闸板),由阀杆带动,沿阀座(密封面)做直线升降运动的阀门。
一般,不锈钢闸阀不可用来调节流量,只能作为截断装置使用,要么完全开启,要么完全关闭。在各种类型的阀门中,不锈钢闸阀是应用最广泛的一种,既适用于常温和常压工况,也适用于高温及低温和高压及低压工况,并可以通过选用不同的材质,适用于各种不同的介质中。
不锈钢闸阀具有如下优点:
1，流体阻力力小。不锈钢闸阀阀体内部介质通道是直通的,介质流经不锈钢闸阀时不改变其流动方向,因而流体阻力较小。
2，结构长度(与管道相连接的两端面间的距离)较小。由于闸板呈圆盘状,是垂直置于阀体内的,而截止阀阀瓣(也呈圆盘状)是平行置于阀体内的,因而与截止阀相比,其结构长度较小。如PN16，DNI50的截止阀,其结构长度为480毫米,而同一参数的不锈钢闸阀结构长度仅为350毫米。
3，启闭较省力。启闭时闸板运动方向与介质流动方向相垂直,而截止阀阀瓣通常在关闭时的运动方向与网座处介质流动方向相反,因而必须克服介质的作用力，所以与截止阀相比,不锈钢闸阀的启闭较为省力。
4，质流动方向不受限制。介质可从不锈钢闸阀两侧任意方向流过不锈钢闸阀,均能达到接通或截断的目的,便于安装,适用于介质的流动方向可能改变的管路中。
5，开时,密封面受工作介质的冲蚀很小。
6，形体结构比较简单,制造工艺性较好。
不锈钢闸阀也存在一些缺点如下:
1，密封面易产生擦伤。启闭时闸板与阀座相接触的两密封面之间有相对滑动,在介质推力作用下易产生擦伤,从而破坏密封性能,影响使用寿命。
2，零件较多,结构较复杂,制造与维修都较为困难,与截止阀相比成本较高。
3，外形尺寸和开启高度都较大,所需安装的空间亦较大。
4，一般不锈钢闸阀都有两个密封副,给加工、研磨和维修增加了一些困难。
5，操作行程大,启闭时间长。由于开启时需将闸板完全提升到阀座通道上方,关闭时又需将闸板全部落下阻断阀座通道,所以闸板的启闭行程很大,启闭时间较长。
