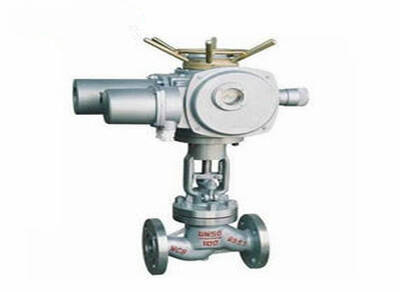

J941H 电动法兰截止阀
产品简介
机身材质：不锈钢，WCB，铸铁等电动法兰截止阀具有良好的强度、刚度和流通能力，可使用在各种压力、温度及介质的工况当中，广泛用于公称压力在PN1．6～16MPa，工作温度-29～550℃的
订购热线：13250886677
产品介绍
型号：J941H
应用：一般
材料：不锈钢，WCB，铸铁等
媒体温度：高温，低温，中温，常温
压力：高压力
功率：电磁阀，气动，手动，液压
媒体：水，石油，天然气
端口尺寸：DN50-DN2400
结构体：停止
机身材质：不锈钢，WCB，铸铁等
类型：常开
尺寸：DN50-DN2800
标准：ANSI，GB，BS，DIN，JIS等
阀门类型：截止阀
工作温度：<425℃
PN：0,1?42Mpa（150?4500Lb）
颜色：客户的要求
保证：一年
J941H 电动法兰截止阀基本介绍：
电动法兰截止阀具有良好的强度、刚度和流通能力，可使用在各种压力、温度及介质的工况当中，广泛用于公称压力在PN1．6～16MPa，工作温度-29～550℃的环保、石油、化工、电力行业等各种场合的管路上，起到切断流体的作用，适用于全开和全关的形式，一般不建议作调节和节流，因为调节时不平衡力太大，对阀芯的冲蚀比较厉害。电动法兰截止阀特点:
1.结构紧凑、设计合理,阀门刚性好,通道流畅,流阻系数小.
2.J941H电动法兰截止阀阀杆开启或关闭行程相对较短,并具有非常可靠的切断动作.
3.阀盖上设计了上密封座,在全开状态下使填料密封更为可靠并方便填料的更换.
4.J941H电动截止阀根据密封形式不同分为平面密封和锥面密封,密封面采用不锈钢和硬质合金,使用寿命长.
5.填料、垫片可根据实际工况或用户要求合理选配,可适用于各种压力,温度及介质工况,密封可靠,性能优良.
J941H电动法兰截止阀工作原理:
电动法兰截止阀的启闭件是塞形的阀瓣,密封面呈平面或锥面,依靠电动推力旋转阀杠,阀瓣沿流体的中心线作直线运动,使阀瓣密封面与阀座密封面紧密贴合,阻止介质流通.阀杆的运动形式,有升降杆式(阀杆升降,手轮不升降),也有升降旋转杆式(手轮与阀杆一起旋转升降,螺母设在阀体上).电动法兰截止阀只许介质单向流动,安装时有方向性.截止阀的结构长度大于闸阀,同时流体阻力大,长期运行时,密封可靠性不强.

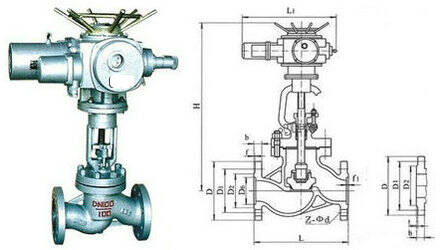

j941H电动法兰截止阀结构图：
J941H电动法兰截止阀零件材料：
1阀体：WCB-A105、WC6-12Cr1MoV、WC9-12Cr1MoV
2阀芯：2Crl3、lCrl8Ni9Ti、lCrl8Ni2Mo2Ti、316L、25Cr2Mo1VA
3阀杆：2Crl3、lCrl8Ni9Ti、lCrl8Ni2Mo2Ti、316L、25Cr2Mo1VA
4阀盖：WCB-35、WC6-12Cr1MoV、WC9-12Cr1MoV
5填料：柔性石墨、PTFE
6填料压盖2Crl3、lCrl8Ni9Ti、lCrl8Ni2Mo2Ti、316L、25Cr2Mo1VA
