浮动球球阀结构优势
时间: 2020-07-31 21:41:07 浏览次数：
浮动球 球阀 结构优势如下： 进一步分析球阀的结构,并与传统阀门做一个简明的比较。 ①全通径,就是与管线的流道直径相等,具有最大的流通能力,最大的流量系数Cv值,或者说清阻最小
浮动球球阀结构优势如下：
进一步分析球阀的结构,并与传统阀门做一个简明的比较。
①全通径,就是与管线的流道直径相等,具有最大的流通能力,最大的流量系数Cv值,或者说清阻最小。这在工程上应用具有十分重要的意义,特别是从节能环保的角度而言,浮动球球阀是一个节能产品。
对于一个2in的阀门,浮动球球阀球阀与其他结构形式的阀门,如闸阀,截止阀,蝶阀,旋塞阀,其流量系数比较如（表1）。
表1
| 阀门类型 | 浮动球球阀 | 蝶阀 | 闸阀 | 旋塞阀 | 截止阀 |
| 流量系数Cv值 | 490 | 145 | 210 | 70 | 44 |
如果用等效的管子长度来表示阀门的局部阻力,在管网的水力计算中,美国气体加工和供应者联合会(GPSA)的工程数据手册中给出这—等效长(表2)。
数据表明,浮动球阀阀门的阻力系数截止阀和止回阀最大,其次是旋塞阀,闸阀,球阀的局部阻力最小。
表2阀门局部阻力的管径等效长度单位in:1/2 ~ 20日在全通径与标准通径(缩径)球阀的流量系数列于（表3）中,流量系数Cv值是表示60的水，在1psi（0.07bar）的压差下，流经阀门每分钟的加仑（美制）数。
| 通径 | 截止阀 | 止回阀 | 旋塞阀 | 闸阀和浮动球阀 |
| 1 | 55 | 13 | 7 | 1 |
| 2 | 70 | 17 | 14 | 2 |
| 3 | 100 | 25 | 21 | 2 |
| 4 | 130 | 32 | 30 | 3 |
表3 糗大的流量系数Cv
| 尺寸in（mm） | 缩口 | 全通径 |
| 1/2（15） | 9 | - |
| 3/4（20） | 19 | 50 |
| 1（25） | 45 | 100 |
| 1-1/2（40） | 125 | 270 |
| 2（50） | 165 | 490 |
| 3（80） | 350 | 1160 |
| 4（100） | 550 | 2200 |
| 6（150） | 765 | 5100 |
| 8（200） | 1890 | 9300 |
| 10（250） | 3900 | 15200 |
| 12（300） | 6700 | 22400 |
| 14（350） | 5100 | 36000 |
| 16（400） | 8100 | 35000 |
| 18（450） | 11000 | 45000 |
| 20（500） | 16000 | 58000 |
至于浮动球球阀的流量特性,即开度与流量系数的关系火等百分比特性(图 3)。浮动球球阀的开度为50%时,其流量系数仅为额定值的10%,开度为80%时,仅如额定值的40%。浮动球球阀作为调节阀使用具有近似于等百分比流量特性。
②浮动球球阀的启闭阀杆做回转运动,和蝶阀,旋塞园-样,不同于做直线运动的闸阀和截止回阀。转的度是90°角行程,与直线运动的阀门比较,启闭方,便于实现阀门操作的自动化。如果选用电动装,直线行程的阀门选用的是多回转电动装置,做90°角行程的阀门选用的是部分回转角行程回转的电动装置。

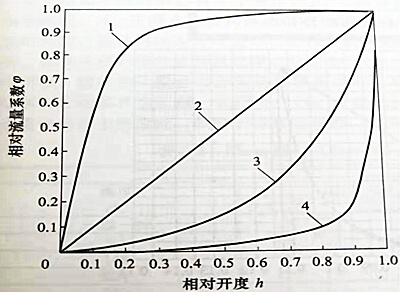

图 3 浮动球球阀的流量特性
1 -快开;
2 -线性;
3 -等百分比;
4一双曲线
浮动球球阀的两大特点是球阀的发展以及在工业领域中不断替代传统阀门的动力,因此,在浮动球球阀问世之后其我场的占有量每年以20%的速度递增,是发展最为迅速的一个阀门品种。但在浮动球球阀的发展中,对于阀门的密封要求和低的操作力矩要求始终是产品追求的两个目标,而这两个目标是一对矛盾,这一矛盾的对与统一,进一步促进浮动球球阀的发展,其中最重要的发展是密封座结构的改进。
