阀门如何进行分类？阀门的分类方法，所有分类知识大全

时间: 2020-07-12 16:32:07 浏览次数：

1.1概述阀门是用来控制管道内介质的,具有可动机构的机械产品的总体.其基本功能是接通或切断管路介质的流通,改变介质的流动方向,调节介质的压力和流常量保护管路和设备的正常运

1.1概述

阀门是用来控制管道内介质的,具有可动机构的机械产品的总体.其基本功能是接通或切断管路介质的流通,改变介质的流动方向,调节介质的压力和流常量保护管路和设备的正常运行。

随着现代科学技术的发展,阀门在工业,建筑,农业,国防,科研以及人民生活等方面使用日益普遍,阀门现已成为人类活动的各个领城中不可缺少的通用机械产品。

工业用阀门诞生在蒸汽机发明之后,近十几年来由于石油、化工,电站冶金,船舶,核能,字航等方面的需要对阀门提出了更高的要求,促使人们研究和产高参数的阀门工作温度从一269 c的超低温到3430 c的高温,工作压力从超真空1.33 x10-8Pa到超高压1460 mpa公称尺寸从几毫米的仪表阀到公称尺寸十几米,重几十吨的工业管路阀,驱动方式从最初的手动发展到电动,气动、液动直至如今的程控,数控,遥控等。

从以上描述可知阀门的用途极为广泛但是如果选型使用维护不当造成阀门泄漏由此引起的火灾,爆炸中毒,烫伤事故及造成能源浪费设备腐蚀,物料增耗环境污染甚至造成停产等事故后果将难以想象如何正确了解选择,安装及使用维护阀门成为广大用户及工程技术人员迫在眉睫的问题。

1.2阀门的分类:

随着各类成套设备工艺流程和性能的不断改进,阀门的种类也在不断变化增加着.阀门的分类方法有很多种,分类方法不同,结果也不相同,常用的几种分类方法如下.

1.2.1按用途和作用分类

阀门按用途和作用分类可分为截断阀类,止回阀类,分流阀类,调节阀类,安全阀类,其他特殊专用阀类和多用途阀类。

截斯阀类一主要用于截断或接通管道中的介质,如闸阀,截止阀、球阀,旋塞阀,蠑阀等。

止回阀类:

用于阻止介质倒流.如止回阀等.分流阀类一用于改变管路中介质的流向,起分配,分流成得合介质的作用.如三通或四通旋塞阀,三通或四通球阀,分配阀等.

调节阀类——主要用于调节介质的流量和压力等,如调节阀,减压阀,节流阀,平衡阀等。

安全阀类——用于超压安全保护,排放多余介质,以防止压力超过额定的安全数值,当压力恢复正常后,阀门再关闭阻止介质继续流出.如各种安全调,溢流阀等

其他特殊专用阀类——如蒸汽疏水阀,放空阀,排渣阀,排污阀、清管阀等。

多用途阀类——如截止止回阀,止回球阀,截止止回安全阀等。

1.2.2按动力源分类:

阀门按动力源分类可分为自动阀门和驱动阀门

自动阀门——依靠介质(液体,空气,蒸汽等)本身的能力而自行动作的阀门.如安全阀,止回阀,减压阀,蒸汽疏水阀,紧急切断阀等。

驱动阀门——借助手动,电力,气力或液力来操作的阀门.如闸阀,截止阀、球阀,蝶阀,隔膜阀等。

1.2.3按主要技术参数分类

(1)按公称尺寸分类

阀门按公称尺寸可分为小口径阀门,中口径阀门,大口径阀门和特大口径阀门

小口径阀门——公称尺寸≤DN40的阀门。

中口径阀门——公称尺寸DN,D.N50≤≤DNDN300的阀门。

大口径阀门一一公称尺寸DN,D.N350≤DN≤DN1200的阀门。

特大口径阀门——公称尺寸≥DN1400的阀门。

(2)按公称压力分类:

阀门按公称压力可分为真空阀,低压阀,中压阀,高压阀和超高压阀

低真空阀门——105 ~ 10-Pa

中真空阀门——102 ~ 10-1Pa

高真空阀门——10 - 1 ~ 10-5Pa

超高真空阀门—— 10 Pa

低压阀——公称压力≤PN16的阀门

中压阀,——PN16 <公称压力< PN100的阀门

高压阀——PN100 <公称压力PN1000的阀门

超高压阀——公称压力> PN1000的阀门

(3)按介质极限工作温度分类:

阀门按工作温度金额分为高温阀,中温阀,常温阀,低温阀和超低温阀

工作温度时分

高温阀——t 〉425℃的阀门

中温阀——120℃ ≤ t ≤425℃的阀门

常温阀——-29℃〈 120℃的阀门

低温阀——100 ≤ t ≤-29℃的阀门

超低温阀——t〈 -100℃的阀门

(4)按壳体材料分类:

阀门按壳体材料可分为非金属阀门.金属阀门和金属门衬里阀阀门

非金属阀门——陶瓷阀门,玻璃钢阀门,熟料阀门等

金属阀门——铸钢阀门,铸铁阀门,合金阀门等

金属衬里阀门——衬铅阀门.衬塑网门,衬胶阀门,衬搪陶瓷阀门等。

(5)按与管道的连接方式分类:

阀门按与管道的连接方式可分为螺纹连接阀门,快兰连接阀门.焊接连接阀门,对夹连接阀门,卡箍连接阀门和卡套连接阀门

螺纹连接阀门一阀体上带有内螺纹或外螺纹,与管道采用螺纹连接的阀门

法兰连接阀门一阀体上带有法兰,与管道采用法兰连接的阀门

焊接连接阀门—阀体上带有对焊口或承插口,与管道采用焊接连接的阀门

对夹连接阀门一阀体无法兰或有单法兰,与管道采用对夹连接的阀门

卡箍连接阀门—阀体上带有夹口,与管道采用卡箍连接的阀门

卡套连接阀门—用卡套与管道连接的阀门

1.2.4按结构特征分类

阀门按结构特征可分为截门形,闸门形,旋塞和球形,旋启形,滑阀形和蝶形。

截门形—关闭件沿着阀座的中心线移动,如图1 - 1所示

截门形结构图

图1 - 1截门形结构

闸门形—关闭件沿着垂直于阀座中心线的方向移动,如图1 - 2所示

闸门形结构图

图1 - 2闸门形结构

旋塞和球形—关闭件是柱塞,锥塞或球体,围绕本身的轴线旋转,如图1 - 3所示

图1 - 3旋塞和球形结构

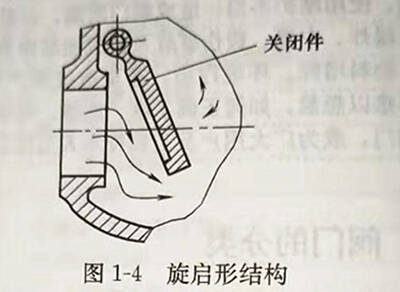

旋启形一关闭件围绕阀座外的轴线旋转,如图1-4图所示

旋启形结构图

图1 - 4旋启形结构

湘闻形.关团件在垂直于通道的方向上滑动,如图1 - 5所示

滑阀形结构图

图1 - 5滑阀形结构

蝶形—关闭件的圆盘围绕阀座内的轴线旋转(中线式),或围绕阀座外的轴线旋转(偏心式)的结构,如图1 - 6所示

蝶形结构图

如图1 - 6蝶形结构

以上就是阀门的所有分类。
