電動蝶閥和電動球閥接線圖
時間: 2020-06-04 19:53:06 瀏覽次數：
電動蝶閥和電動球閥接線圖說明 1，帶有源燈指示開關型電動蝶閥接線圖、電動球閥接線圖共有5根接線，1，2，3是控制部分，1，4，5是反饋部分。 , 2，帶無源觸點開關型反饋電動蝶閥接
電動蝶閥和電動球閥接線圖說明

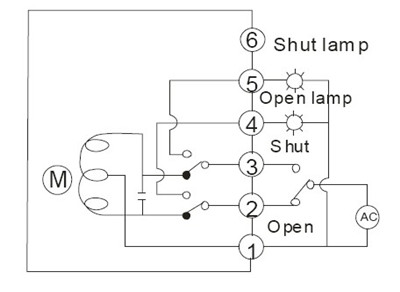

1，帶有源燈指示開關型電動蝶閥接線圖、電動球閥接線圖共有5根接線，1，2，3是控制部分，1，4，5是反饋部分。

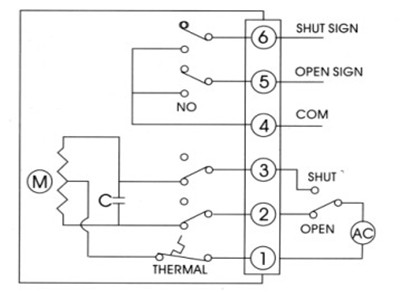

,2，帶無源觸點開關型反饋電動蝶閥接線圖、電動球閥接線圖1，2，3是控制部分接線，4，5，6為無源觸點反饋

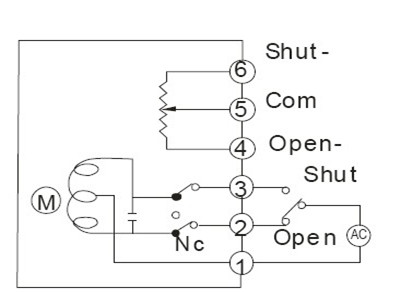

3，帶開度信號反饋開關型電動蝶閥接線圖、電動球閥接線圖1，2，3為控制接線部分，4，5，6為反饋部分，輸出0-5K的電阻值，可以選定
4，AC380V三相電源電動蝶閥接線圖、電動球閥接線圖
5，智能調節式電動蝶閥接線圖、電動球閥接線圖輸入輸出4－20mA如上圖。

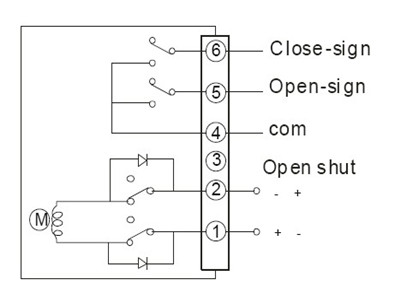

6，直流DC24VDC12V電動蝶閥接線圖、電動球閥接線圖交換正負正開關電動蝶閥同時無源信號反饋用輸入輸出模塊，主機到輸入輸出模塊四根線，兩根信號線兩根24v電源線，模塊到280防火閥四根線，兩根啟動，兩根回答，回答接到防火閥的常開點上。
注意：以上線路圖僅供參考實際以產品附帶電路圖為準，每個電動閥門廠家的電動裝置基本是不一樣的所以接線方式也都不一定相同，請勿以此為標準去執行接線操作以免產生一系列問題及發生相關事故，本公司概不負責，還望知曉。
