蝶阀阀门的扭矩计算方法及扭矩对照表
时间: 2020-05-02 18:51:05 浏览次数：

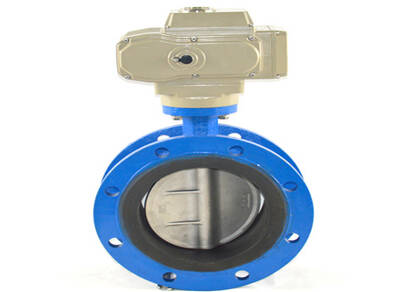

如何计算蝶阀的扭矩。 1-600LB阀杆扭矩计算 （1）阀杆总力矩 MF =MQF + MFT。 （2）球与阀座的摩擦力矩 MQF MQC=MQF1+ MQF2 MQF1 阀座对球预紧力产生的摩擦力矩 MQF1=0.3925（D2JH D2MN）*(1+COS)*qM*fM*
如何计算蝶阀的扭矩。
1″-600LB阀杆扭矩计算
（1）阀杆总力矩 MF =MQF + MFT。
（2）球与阀座的摩擦力矩 MQF MQC=MQF1+ MQF2 MQF1 阀座对球预紧力产生的摩擦力矩 MQF1=0.3925（D2JH –D2MN）*(1+COSθ)*qM*fM*R MQF2 介质工作压力产生的摩擦力矩 MQF2 =π*P* fM*R（D2JH-0.5 D2MN-0.5 D2MW）(1+COSθ)/8COSθ。
（3）填料与杆间摩擦力矩 MFT MFT=0.5*FT*dF FT=ψ*dF*bT*P计算结果: MFL=5840 Nmm 计算结果: MF=78075 Nmm。
蝶阀阀门扭矩计算具体是：二分之一门口径（D）的平方×3.14得出阀板的面积（A），再乘以所承压力（P）(即阀门工作压力)得出轴所承受的静压力，乘以磨擦系数(查表，一般钢铁的磨擦系数取0.1，钢对橡胶的磨擦系数取0.15)，乘以轴径（d）除以1000即得阀门的扭矩数，单位为牛米（N.m），电动装置和气动执行器参考安全值取阀门扭矩的1.5倍。
| 蝶阀扭矩表： | 单位：NM | |||||
| 蝶阀规格 | 蝶阀标准阀板、最高压差 | |||||
| DN | 6bar | 10bar | 200LBF/IN² | 13bar | 285LBF/IN² | 25bar |
| 50 | 14 | 14 | 15 | 15 | 15 | 15 |
| 65 | 14 | 14 | 17 | 17 | 20 | 20 |
| 80 | 19 | 19 | 22 | 22 | 40 | 40 |
| 100 | 33 | 33 | 34 | 34 | 50 | 50 |
| 125 | 46 | 46 | 48 | 48 | 70 | 70 |
| 150 | 72 | 72 | 73 | 73 | 95 | 95 |
| 200 | 245 | 145 | 155 | 155 | 220 | 220 |
| 250 | 230 | 230 | 236 | 236 | 320 | 320 |
| 300 | 320 | 320 | 330 | 330 | 421 | 421 |
| 350 | 560 | 570 | 720 | 790 | ||
| 400 | 770 | 850 | 1000 | 1180 | ||
| 450 | 1210 | 1220 | 1380 | 1520 | ||
| 500 | 1420 | 1430 | 1780 | 1930 | ||
| 600 | 2820 | 2830 | 3530 | 3670 | ||
| 700 | 4860 | 4970 | ||||
| 750 | 5230 | 5280 | ||||
| 800 | 6500 | 6600 | ||||
| 900 | 7620 | 8010 | ||||
| 1000 | 8540 | 10810 | . | |||
| 1100 | 9760 | 15110 | ||||
| 1200 | 13700 | 21200 | ||||
表中所述蝶阀扭矩都是用于水和其他非润滑介质中的开和关扭矩、对于非润滑或者干燥气体介质使用乘以1.15进行计算、对于润滑介质并且洁净，非腐朽介质使用场合乘以0.85。如果选择蝶阀操作装置的时候乘以上表对应扭矩的1.25倍。
