液体安全阀的工作原理和示意图
时间: 2019-12-18 19:06:12 浏览次数：
在最初开启时,溢出的液体形成一层非常薄的流,见（图1）,在阀座表面间迅速扩展,液体冲击阀瓣反冲盘的反作用面,并被折流向下,产生向上推动阀瓣和反冲盘的反作用力。ASME鉴定的液体介
液体安全阀的工作原理和示意图如下：
当阀门关闭时,作用在阀瓣上的力与应用于气体介质中的作用力是相同的,直到达到力的平衡,即保持阀座关闭的合力接近零。
在最初开启时,溢出的液体形成一层非常薄的流,见（图1）,在阀座表面间迅速扩展,液体冲击阀瓣反冲盘的反作用面,并被折流向下,产生向上推动阀瓣和反冲盘的反作用力。
在最初的2% - 4%超过压力范围内,这些力通常建立得很慢。
随着流量逐渐增加,流过阀座的液体的速度也在加,这些动量作用力与快速泄放的液体介质由于从作用表面(图2))被折流向下所产生的作用的合力足以使阀门达到全开。
通常情况下,在2% - 6%的超过压力下,阀瓣会突然间升高到50% - 100%的全开高,随着超过压力增加,这些力继续增加，推动阀瓣达到全开。
ASME鉴定的液体介质用全阀的排放量,要求安全阀在10%或更小的超过力下,达到全部的额定泄放的量。
在阀门关闭的过程中，随着超过压力减小，液体介质动量和反作用都减小，弹贷力推动阀瓣返回与阀座接触。
过去，许多用在液体介质中的泄压阀都是为可压缩(蒸气)介质设计用的安全泄放阀或泄放阀。
许多这样的阀门当用在液体介质时，需要高的超过压力(25%)才能达到全开高和稳定的工作，这是因为液体介质无法提供气体介质那样的膨胀力。
ASME《锅炉和压力容器规范》液体介质在10%超过压力下，达到全开启、稳定工作和额定泄放量。而GB/T 12223- 2005 则规定额定排放压力不大于1. 20倍整定压力。
（图1）液体阀门初开

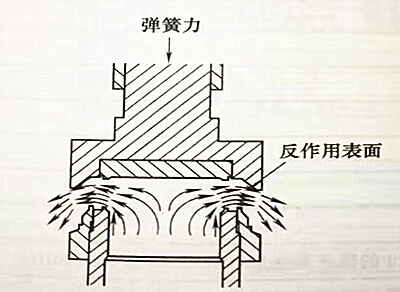

（图2）液体阀门全开并排放
液体介质用安全阀不会像气体介质用安全阀那样突跳(图1,图2),因为液体流动不产生像气体介质流动那样的膨胀力，液体介质用安全阀必须依靠反作用力来达到开启高度。
