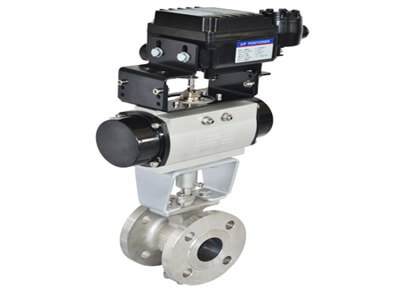

法兰式气动V型球阀厂家
产品简介
法兰式气动V型调节球阀是新开发的硬密封、四氟密封调节球阀。由单作用定位器输出的气信号压力输入到执行机构无弹簧一侧的气室中，气信号压力作用在活塞上形成的推力和弹簧力之间差值
订购热线：13250886677
产品介绍
法兰式气动V型球阀介绍：
1，法兰式气动V型球阀是一种球芯通道设计成V型状开口的阀门，具有精确的流量特性和控制功能。通过0-90度的旋转动作，来达到流量的调节。阀座与球面之间无间隙摩擦，具有优良的剪切力和自洁能力，尤其适用于带有纤维或带有微小颗粒的流体介质。
,2，法兰式气动V型调节球阀是新开发的硬密封、四氟密封调节球阀。它采用板簧加载的可动阀座结构，阀座与球体不会产生卡阻或脱离等问题，密封可靠，使用寿命长。V型球阀阀芯设计成带有特殊开关的V型缺口，流通能力大，压力损失小，并具有精确的截流特性和控制功能，流量特性为近似等百分比。启闭件采用V型球缺结构，完全解决了阀腔易沉积介质的问题。
法兰式气动V型球阀优势：
阀座与球面之间无间隙摩擦，具有优良的剪切力和自洁能力，具有精确的流量特性和控制功能，直接连接。互换性好，结构紧密，尺寸精度高。外观精美。
法兰式气动V型球阀基本技术要点
1，气动执行器工作原理：双作用，单作用常闭式，单作用常开式
2，常用附件：换向电磁阀、限位开关、空气过滤减压阀、电气定位器、手轮机构
3，基本电压：AC220V AC110V AC380，DC12V DC24V DC110V
,4，公称型号通径：DN10-100mm
5，适用压力：1.6MPa
6，适用温度：PTFE:-30~+180℃
7，连接方式：法兰式
8，阀体结构：A型
9，阀体材质：WCB、304、316、316L
法兰式气动V型球阀结构原理：
一.1结构:
气动V型调节球阀由气动活塞式执行机构和V形球阀二部分组成,气动活塞式执行机构又分单作用和双作用二种，V形球阀密封形式为软密封和硬密封二种。
法兰式气动V型球阀工作原理:
a.气动活塞式执行机构为双作用时：
由双作用定位器输出的气源信号压力分别输入执行机构活塞左、右二气室，由于输入活塞左、右二气室的气源压力不同。
形成压差，推动活塞作直线运动，通过齿轮、齿条传动，将活塞的直线运动转换成执行机构主轴的旋转运动，直至左、右气室压力平衡，运动停止，在执行机构作旋转运动的同时带动阀杆、阀芯作旋转运动，改变阀芯、阀座间的流通面积，达到调节目的。
b.气动活塞式执行机构为单作用时：
由单作用定位器输出的气信号压力输入到执行机构无弹簧一侧的气室中，气信号压力作用在活塞上形成的推力和弹簧力之间差值的作用下，气缸活塞作直线运动，通过齿轮，齿条传动，直至气信号压力形成的推力与弹簧力平衡，运动停止，在执行机构主轴作旋转运动的同时带动阀杆、阀芯作旋转运动，从而改变阀芯、阀座之间的流通面积，达到调节目的。
法兰式气动V型球阀尺寸
