高压锻打电子式电动调节阀
产品简介
高压锻打电子式电动调节阀概述及用途 高压电子式电动调节阀，由电子式电动执行器和单座阀组成，适用于压差小的工况。电动执行器内置伺服系统，无须另配伺服放大器，输入信号及
订购热线：13250886677
产品介绍
高压锻打电子式电动调节阀概述及用途
高压电子式电动调节阀，由电子式电动执行器和单座阀组成，适用于压差小的工况。电动执行器内置伺服系统，无须另配伺服放大器，输入信号及电源即可控制运行。结构紧凑，流体通道呈S流线型。具有体积小、重量轻、压降损失小，流量大，可调范围大，流量特性精度高等优点。
高压锻打电子式电动调节阀产品特点
高压电子式电动调节阀是一种顶导向结构的调节阀。采用球形阀体，具有结构紧凑、调节精度高、压缩损失小、流量特性精确、导向面积大、防振动等特点。按工况要求可配用气动、电动执行结构，整机输出力大、动作灵敏 可调节范围大、维护方便，可用于控制各种不同工况的流体，适应各种苛刻的工作条件。 广泛应用于石油、化工、电力、轻纺、造纸等行业，特备适用于泄露量小、阀前阀后压差大的高压工作场合。
阀体部分。
结构分类：
1，单座型,2，双座,3，套筒
高压锻打电子式电动调节阀阀芯型式:
柱塞式结构类型：标准型、调节切断型、散热型、波纹管密封型、低温型。
公称通径DN(mm):20,25,32,40,50,65,80,100,125,150,200高压锻打电子式电动调节阀额定流量Kv
1,直线,6.9 ,11,17.6,27.5,44,69,110,176,275,440,690
2,等百分比,6.3,10,16,25,40,63,100,160,250,400,630
额定行程L(mm):16,25,60
公称压力PN(MPa):16 4.0 6.4
固有流量特性:直线等百分比固有可调比R,50
气动执行机构：
1，正作用：PM280B，PM400B，PM600B，PM1000B
2，反作用：PM280K，PM400K，PM600K，PM1000K
3，胶片有效面积Ae(cm2)：280，400，600，1000
4，弹簧范围Pr(KPa),：200~100、40~200. 80~240
4，弹簧范围Pr(KPa),：200~100、40~200. 80~240
5，气源压力Ps(MPa),：0.14、0.25. 0.28
电动执行机构型号：3610L系列、3810L系列、 PSL系列、 SKZ系列等
电动执行机构电源：220V.AC.380VAC. 24V
定位器：电子式执行机构输入信号4-20. 0-10mADC及其他控制信号或以上信号分程控制

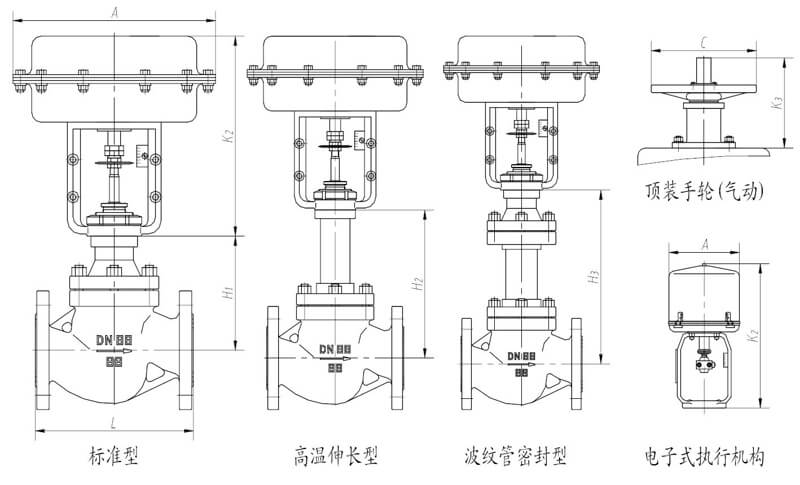

外形结构图
基本尺寸图
