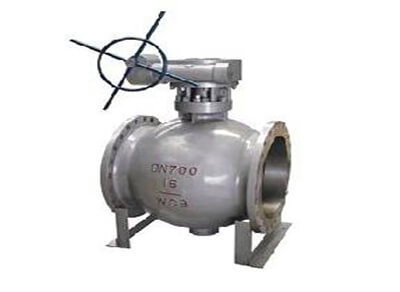

PBQ340F/H偏心半球閥
產品簡介
閥門啟閉時，球體與閥座完全脫開，消除了密封副的磨損，克服了傳統球閥閥座與球體密封面始終磨損的問題。3、非金屬彈性材料被于金屬座中，閥座金屬密封面受到良好的保護。PBQ
訂購熱線：13250886677
產品介紹
PBQ340F/H偏心半球閥
產品概述：
偏心半球閥是是為解決溶液及礦漿等兩相流介質輸送中的技術難題而研制開發的新型產品，利用偏心閥體，偏心球體和閥座，閥桿作旋轉運動時在共同軌跡自動定心，關閉過程中越關越緊，達到關緊，調節，啟閉的作用。本產品結構新穎，性能穩定，開啟迅速輕便，磨損自動補償，密封可靠耐用，易于調整維修；直通式結構流通面積大，較截止閥、蝶閥等閥門阻尼小，系統降壓小；能夠自行破除結垢，方便啟閉，無“死區”，克服了閘閥、球閥、截止閥等易結疤，易堵塞、易泄漏、壽命短等弊端，顯示了獨有的優越性。特別適用于鋼鐵業，鋁業，纖維，微小固體顆粒，紙漿，煤灰，石油氣等介質。
PBQ340F/H偏心半球閥－產品特點：
1、閥座設外臺階與閥體內臺階相配合的結構，防止了球體與閥座發生卡阻或脫離現象。
2、利用偏心閥體，偏心球體和閥座，閥桿作旋轉運氣時，在共同軌跡自動定心，關閉過程中越關越緊，完全達到良好密封的目的，所以偏心半球閥密性能安全可靠；閥門啟閉時，球體與閥座完全脫開，消除了密封副的磨損，克服了傳統球閥閥座與球體密封面始終磨損的問題。
3、非金屬彈性材料被于金屬座中，閥座金屬密封面受到良好的保護。
4、半球切口的球體與閥座之間有剪切作用，特適用于含維，微小固體顆粒，漿等介質。
5、全開時流通能力大，壓力損失小，且介質不會沉積在閥體中腔內。
6、本產品具有精確的調節和可靠定位功能，流量特性為近似百分比，可調范圍大，最大調比為100；1。

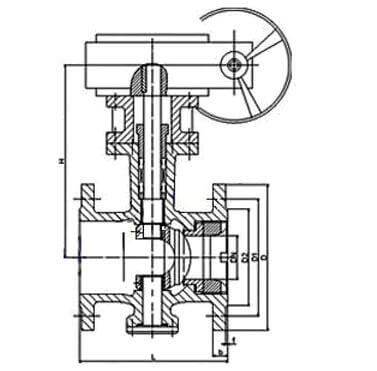

PBQ340F/H偏心半球閥外形結構
PBQ340F/H偏心半球閥外形結構
PBQ340F/H偏心半球閥性能規范：
| 公稱壓力 | 1.6 | Mpa | |
|---|---|---|---|
| 試驗壓力 | 強度試驗 | 2.4 | |
| 上密封試驗 | - | ||
| 密封試驗 | 1.8 | ||
| 氣密封試驗 | 0.6 | ||
| 最高工作溫度 | 350 | ℃ | |
| 適用介質；紙漿等含纖維物質 | |||
PBQ340F/H偏心半球閥－主要零件材質表：
| 零件名稱 | 材質 | |
|---|---|---|
| 閥體、閥蓋 | WCB | CF8 |
| 密封圈 | 2Cr13+氮化 | 304+氮化 |
| 球體 | 2Cr13+硬格 | 304+硬格 |
| 閥座、閥桿 | 2Cr13 | 304 |
| 墊片 | 柔性石墨+不銹鋼 | 柔性石墨+不銹鋼 |
| 雙頭螺栓 | 35CrMoA | 1Cr18Ni9Ti |
PBQ340F/H偏心半球閥主要性能參數：
|
公稱壓力 PN(MPa) |
試驗壓力 | 適用介質 | 適用溫度 | |
|---|---|---|---|---|
| 殼體試驗 | 密封試驗 | |||
| 1.6 | 2.4 | 1.76 |
水、油、氣及 高粘度、含纖維、 固體顆粒等介質 |
-28℃～550℃ |
| 2.4 | 3.75 | 2.75 | ||
| 4.0 | 6.0 | 4.4 | ||
| 應用規范 | 連接法蘭 | JB79-59 GB20592-97 AMSI B16.5 | ||
| 檢驗和試驗 | JB/T 9092-99 、API 598 | |||
PBQ340F/H偏心半球閥－外形參數及連接尺寸：
|
公稱壓力 PN/Mpa |
公稱通徑 DN/mm |
尺寸(mm) | |||||||
| L | D | K | d | f | C | Z-￠d | H | ||
| 1.6 | 40 | 165 | 150 | 110 | 85 | 3 | 16 | 4-￠18 | |
| 50 | 178 | 165 | 125 | 100 | |||||
| 65 | 190 | 185 | 145 | 120 | 18 | 280 | |||
| 80 | 203 | 200 | 160 | 135 | 20 | 8-￠18 | 320 | ||
| 100 | 229 | 220 | 180 | 155 | 370 | ||||
| 125 | 254 | 250 | 210 | 185 | 22 | 430 | |||
| 150 | 267 | 285 | 240 | 210 | 24 | 8-￠23 | 510 | ||
| 200 | 292 | 340 | 295 | 265 | 26 | 12￠-23 | 600 | ||
| 250 | 330 | 405 | 355 | 320 | 30 | 12-￠26 | 690 | ||
| 300 | 502 | 460 | 410 | 375 | 4 | 760 | |||
| 350 | 572 | 520 | 470 | 435 | 34 | 16-￠26 | 830 | ||
| 400 | 610 | 580 | 525 | 485 | 36 | 16-￠30 | 925 | ||
| 450 | 660 | 640 | 585 | 545 | 40 | 20-￠30 | 1025 | ||
| 500 | 700 | 715 | 650 | 608 | 44 | 20-￠34 | 1120 | ||
| 600 | 813 | 840 | 770 | 718 | 5 | 48 | 20-￠36 | 1210 | |
EQ340H EQ340Y-10 C (WCB/304/316)
|
稱壓力 PN/Mpa |
公稱通徑 DN/mm |
尺寸(mm) | |||||||
|---|---|---|---|---|---|---|---|---|---|
| L | D | K | d | f | C | Z-￠d | H | ||
| 1.6 | 40 | 165 | 150 | 110 | 85 | 3 | 16 | 4-￠18 | |
| 50 | 178 | 165 | 125 | 100 | |||||
| 65 | 190 | 185 | 145 | 120 | 18 | 280 | |||
| 80 | 203 | 200 | 160 | 135 | 20 | 8-￠18 | 320 | ||
| 100 | 229 | 220 | 180 | 155 | 370 | ||||
| 125 | 254 | 250 | 210 | 185 | 22 | 430 | |||
| 150 | 267 | 285 | 240 | 210 | 24 | 8-￠23 | 510 | ||
| 200 | 292 | 340 | 295 | 265 | 26 | 12￠-23 | 600 | ||
| 250 | 330 | 405 | 355 | 320 | 30 | 12-￠26 | 690 | ||
| 300 | 502 | 460 | 410 | 375 | 4 | 760 | |||
| 350 | 572 | 520 | 470 | 435 | 34 | 16-￠26 | 830 | ||
| 400 | 610 | 580 | 525 | 485 | 36 | 16-￠30 | 925 | ||
| 450 | 660 | 640 | 585 | 545 | 40 | 20-￠30 | 1025 | ||
| 500 | 700 | 715 | 650 | 608 | 44 | 20-￠34 | 1120 | ||
