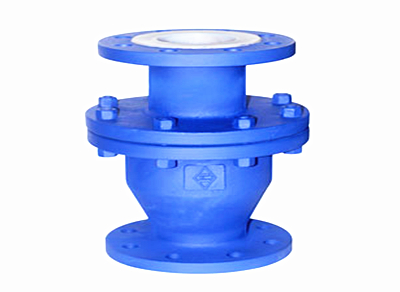

衬氟旋启式止回阀H44F4/F46图
产品简介
衬氟旋启式止回阀H44F4/F46详细介绍 一、 产品??样式图 二、 结构特点 1、 衬氟升降直通式止回阀主要型号有H41S型，结构一般与截止阀相似，其阀瓣沿着通道中心作升降运动，动作可
订购热线：13250886677
产品介绍
衬氟旋启式止回阀H44F4/F46详细介绍
一、产品??样式图
二、结构特点
1、 衬氟升降直通式止回阀主要型号有H41S型，结构一般与截止阀相似，其阀瓣沿着通道中心作升降运动，动作可靠，一般只能安装在水平管路上。
2、 衬氟升降立式止回阀主要型号有H42S型、H72S型、H40S型，其中H40S型是一种新型结构，阀瓣为球型，共同特点是阀瓣沿阀体通路轴线做升降运动，一般应安装在垂直管路。
3、 衬氟旋启式止回阀主要型号有H44S型，H74S型单瓣旋启式和H76S型双瓣旋启式，阀瓣绕转轴作旋转运动，其流体阻力一般小于升降式止回阀，它适用于较大口径的场合，安装位置不受限制，通常安装于水平管路。
4、 衬氟蝶式止回阀主要型号有H47PO型，结构为软密封双偏心法兰连接，微阻缓闭蝶形止回阀阀外设计了缓闭装置，有利于减少流阻和振动，减少水锤影响。
三、主要零件材料表；
三、主要零件材料表；
序号
|
零件名称
|
灰铸铁
|
铸钢
|
不锈耐酸铸钢
|
超低碳不锈耐酸铸钢
|
||
Z
|
C
|
P
|
R
|
PL
|
RL
|
||
1
|
阀体/阀盖
|
HT250
|
WCB
|
CF8
|
CF8M
|
CF3
|
CF3M
|
2
|
阀瓣/阀杆
|
35
|
1Cr13
|
1Cr18Ni9
|
1Cr18Ni12Mo2Ti
|
00Cr18Ni10
|
00Cr17Ni14Mo2
|
3
|
衬里/阀座
|
PCTEF(F3),FEP(F46),PFA(可溶F4),PP,PO
|
|||||
4
|
紧固螺栓
|
WCB
|
1Cr17Ni2
|
1Cr18Ni9Ti
|
|||
5
|
螺母
|
PTFE(F4)
|
CF8
|
CF8
|
|||
四、技术参数及执行标准
结果形式 |
升降直通式 |
升降立式 |
对夹升降立式 |
单瓣旋启式 |
双瓣旋启式 |
蝶式 |
公称通径(mm) |
DN15~500 |
15~500 |
DN15~300 |
DN15~500 |
DN50~1200 |
DN200~1800 |
公称压力(MPa) |
PN0.6~1.6 |
PN0.6~1.6 |
PN0.6~2.5 |
PN0.6~2.5 |
PN0.6~4.0 |
PN0.6~1.6 |
阀门材料 |
灰铸铁、碳钢、不锈钢 |
|||||
衬里材料 |
PTFE(F4)、FEP(F46)、PCTEF(F3)、PVDF(F2)、GXPP、GXPO、UHMW-PE |
GXPO |
||||
适用介质 |
详见防腐衬里材料 |
|||||
工作温度(℃) |
||||||
设计制造 |
GB/T13932-1992、GB/T12235-1989、Q/ZXD 01-1999、API6D |
|||||
结构长度 |
GB/T 12221-1989 |
|||||
连接法兰 |
JB/T 82.1-94、GB/T9113.1-2000 |
|||||
压力试验 |
GB/T 13927-1992
|
|||||
五、主要外形连接尺寸
公称通径
|
PN1.0（MPa）主要外形尺寸和连接尺寸
|
重量
|
||||||||
DN
|
L
|
D
|
D1
|
D2
|
f
|
b
|
z-Φd
|
B
|
H
|
Kg
|
25
|
160
|
155
|
85
|
58
|
3
|
14
|
4-Φ14
|
128
|
70
|
6
|
32
|
180
|
135
|
100
|
69
|
3
|
16
|
4-Φ18
|
140
|
80
|
7
|
40
|
200
|
145
|
110
|
78
|
3
|
16
|
4-Φ18
|
160
|
85
|
8
|
50
|
230
|
160
|
125
|
88
|
3
|
18
|
4-Φ18
|
178
|
90
|
10
|
65
|
290
|
180
|
145
|
108
|
3
|
18
|
4-Φ18
|
205
|
110
|
21
|
80
|
310
|
195
|
160
|
124
|
3
|
20
|
4-Φ18
|
305
|
130
|
28
|
100
|
350
|
215
|
180
|
144
|
3.5
|
20
|
8-Φ18
|
255
|
140
|
33
|
125
|
400
|
245
|
210
|
174
|
3.5
|
20
|
8-Φ18
|
305
|
145
|
55
|
150
|
480
|
280
|
240
|
199
|
4
|
22
|
8-Φ23
|
345
|
160
|
70
|
200
|
500
|
335
|
295
|
254
|
4
|
24
|
8-Φ23
|
415
|
180
|
100
|
250
|
550
|
390
|
350
|
309
|
5
|
25
|
12-Φ23
|
490
|
220
|
150
|
300
|
620
|
440
|
400
|
363
|
5
|
30
|
12-Φ23
|
560
|
240
|
300
|
