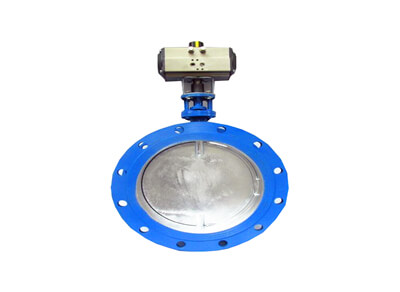

D671X不銹鋼對夾式氣動蝶閥
產品簡介
D671X對夾式氣動蝶閥產品概述 一、氣動對夾式蝶閥產品特點： 對夾式 氣動蝶閥 ，雙偏心法蘭式蝶閥結構緊湊，90回轉開關輕松，密封可靠，使用壽命長，被廣泛用于水廠、電廠、鋼廠
訂購熱線：13250886677
產品介紹
D671X對夾式氣動蝶閥產品概述
一、氣動對夾式蝶閥產品特點：
對夾式氣動蝶閥，雙偏心法蘭式蝶閥結構緊湊，90°回轉開關輕松，密封可靠，使用壽命長，被廣泛用于水廠、電廠、鋼廠、造紙、化工、飲食等系統供排水中，作為調節和截止使用。
1、本閥采用雙偏心結構，具有越關越緊的密封功能，密封性能可靠。
2、密封副材料選用不銹鋼和丁腈耐油橡膠配對，使用壽命長。
3、橡膠密封圈即可位于閥體上，也可以位于蝶板上，可適用不同特點的介質，供用戶選擇。
4、蝶板采用框架結構，強度高，過流面積大，流阻小。
5、整體烤漆、能有效地防止銹蝕且只要更換密封閥座密封材料，就可使用于不同介質。
6、本閥具有雙向密封功能，安裝時不受介質流向的控制，也不受空間位置的影響，可在任何方向安裝。
7、本閥結構獨特，操作靈活，省力，方便。
二、氣動對夾式蝶閥閥體介紹：
公稱通徑：15~1000mm 公稱壓力：PN1.6MPa
連接形式：法蘭式按JB78-59 JB79-59
材 料：WCB，HT200 ZG25I ZG1Cr18Ni9Ti，
ZG0Cr18Ni12Mo2Ti，CF8，CF8M襯四氟乙烯，
溫度范圍：常溫-20℃~+200℃
中溫+200℃～＋450℃
填 料:V型聚四氟乙烯填料,含浸聚四氟乙烯填料，
石棉編織填料，柔性石墨。
三、氣動對夾式蝶閥閥內組件：
閥芯型式：閥板
流量特性：直線性或等百分比持性
材 料：1 Cr18Ni9Ti 0Cr18Ni12Mo2Ti
閥座材料：聚四氟乙烯（PTFE），橡膠，金屬閥座
閥桿材料：不銹鋼，襯四氟乙烯， 可調比：100：1
四、氣動對夾式蝶閥執行機構：
氣缸形式：單缸式或雙缸式 氣缸工作壓力：0.4~0.7MPa。
氣缸開關時間：雙作用式1~5秒氣缸空氣耗量：1~131L 電磁閥電源：220VAC，24VDC
氣缸開關時間：雙作用式1~5秒氣缸空氣耗量：1~131L 電磁閥電源：220VAC，24VDC
五、氣動對夾式蝶閥標準參數；
公稱通徑;50mm~1200mm
法蘭標準;ISO7005-21988
最大工作壓力;1.6MPa
殼體試驗壓力;1.5倍工作壓力
密封試驗壓力;1.1倍工作壓力
工作溫度范圍;NBR閥座-10oC~80oC、EPDM閥座-20oC~120oC
允許長期使用溫度;NBR閥座0oC~60oC、,EPDM閥座0oC~100oC
六、氣動對夾式蝶閥驅動方式介紹
結構尺寸;ISO5752-88
驅動型式;手柄50mm~300mm
蝸輪;50mm~1200mm
氣動;50mm~1200mm
電動;50mm~1200mm
表面處理方式；環氧聚酯涂料、尼龍11、烤漆
七、氣動對夾式蝶閥所有執行標準介紹；
采用標準可選標準設計制造驗收標準；GB/T12238-1989、ISO/DIN10631-91
閥門結構長度標準；GB/T12221-1989、ISO5752-88
閥門法蘭連接標準；GB9113-1988、ISO7005.2
閥門檢驗標準；GB/T13927-1992、ISO/DIN5208-87
閥門標志標準；GB12220-1989、ISO5209-87
驅動裝置連接標準；GB12223-1989、ISO/DIN5211-89
閥門供貨要求；GB/T12252
八、氣動對夾式蝶閥公差壓差介紹
|
公稱 通徑 DN |
50 | 65 | 80 | 100 | 15 | 10 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 600 | 700 | 800 | 900 | 1000 |
|
流量 系數 （Kv） |
110 | 180 | 232 | 368 | 55 | 75 | 1240 | 2025 | 2712 | 3875 | 5038 | 6330 | 7755 | 11886 | 15375 | 19380 | 25695 | 31365 |
| 動作范圍 | 0－90° | |||||||||||||||||
|
允許壓差 ΔP |
小于公稱壓力（1.6MPa） | |||||||||||||||||
| 泄漏量 | 按GB/T4213-92，kV值的10-4 | |||||||||||||||||
|
基本 誤差 |
±2.5% 帶定位器 | |||||||||||||||||
| 回差 | 2.5% 帶定位器 | |||||||||||||||||
| 死區 | 1% 帶定位器 | |||||||||||||||||
|
環境 溫度 |
-20℃~+90℃ | |||||||||||||||||
九、氣動對夾式蝶閥規格型號及連接尺寸表
| 公稱通徑DN | |||||||||
| 外形尺寸 | |||||||||
| H2 | H1 | 1.0MPa | |||||||
| L | 1.6MPa | ||||||||
| D | D1 | Z-Φd | D | D1 | Z-Φd | ||||
| 50 | 43 | 430 | 112 | 165 | 125 | 4-18 | 165 | 125 | 4-18 |
| 65 | 46 | 450 | 115 | 185 | 145 | 4-18 | 185 | 145 | 4-18 |
| 80 | 49 | 468 | 120 | 200 | 160 | 8-18 | 200 | 160 | 8-18 |
| 100 | 56 | 554 | 138 | 220 | 180 | 8-18 | 220 | 180 | 8-18 |
| 125 | 64 | 600 | 164 | 250 | 210 | 8-18 | 250 | 210 | 8-18 |
| 150 | 70 | 675 | 175 | 285 | 240 | 8-22 | 285 | 240 | 8-22 |
| 200 | 71 | 720 | 205 | 340 | 295 | 8-22 | 340 | 295 | 12-22 |
| 250 | 76 | 797 | 240 | 395 | 350 | 12-22 | 405 | 355 | 12-26 |
| 300 | 83 | 920 | 290 | 445 | 400 | 12-22 | 460 | 410 | 12-26 |
| 350 | 92 | 982 | 320 | 505 | 460 | 16－22 | 520 | 470 | 16－26 |
| 400 | 102 | 1100 | 350 | 565 | 515 | 16－26 | 580 | 525 | 16－30 |
| 450 | 114 | 1170 | 380 | 615 | 565 | 20－26 | 715 | 650 | 20－33 |
| 500 | 127 | 1230 | 410 | 670 | 620 | 20－26 | 715 | 650 | 20－33 |
| 600 | 154 | 1410 | 470 | 780 | 725 | 20－30 | 840 | 770 | 20－36 |
| 700 | 165 | 1610 | 550 | 895 | 840 | 24－30 | 910 | 840 | 24－36 |
| 800 | 190 | 1790 | 640 | 1015 | 950 | 24－33 | 1025 | 950 | 24－39 |
| 900 | 203 | 1944 | 710 | 1115 | 1050 | 28－33 | 1125 | 1050 | 28－39 |
| 1000 | 216 | 2070 | 770 | 1230 | 1160 | 28－36 | 1255 | 1170 | 28－42 |
注意:蝶閥不僅符合ISO,GB標準，同時也兼容世界其它國家標準。
