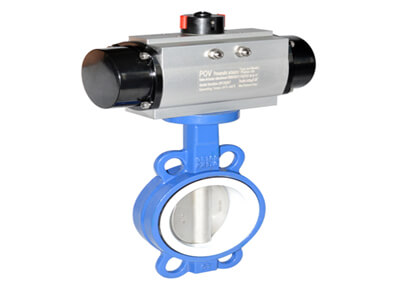

气动衬氟对夹蝶阀ZSHWF

产品简介

一、ZSHWF气动衬氟对夹蝶阀概述；气动衬氟对夹蝶阀的出现，很到程度上改变了强酸碱运输尴尬的现状，酸碱气液体的化学性质很不稳定，腐蚀性强，对管道和阀门都有很高的性能要求

订购热线：13250886677

在线咨询

产品介绍

一、ZSHWF气动衬氟对夹蝶阀概述；

气动衬氟对夹蝶阀的出现，很到程度上改变了强酸碱运输尴尬的现状，酸碱气液体的化学性质很不稳定，腐蚀性强，对管道和阀门都有很高的性能要求，衬氟蝶阀可以很好的改善这一缺陷，完全保障了介质运输过程中安全不泄露。

ZSHWF型气动式防腐蚀衬氟蝶阀调整(切断)碟阀是效仿海外优秀技术性的基本上开展独特设计方案,精心制造。该阀选用对分两片式阀体组成，阀座与阀体里衬一体化，阀工作中时，只能全塑阀座与衬塑蝶板与介质触碰，商品可承担“除熔化碱土金属和原素氟”外的一切介质浸蚀。阀座与蝶板（锻）为一体，表面匀称包复一层FEP。

阀体安全通道内表面光洁，流体力学摩擦阻力小，商品流通能力大，选用四级密封性构造并在突面外配上耐高温耐老化的SI硫化橡胶的延展性垫片阀座，彻底做到介质的零泄露切断。开闭快速省劲，使用期长。广泛运用化工厂、原油，钢材，制药业，食品类，造纸工业等工业化生产全过程中开展自动调节。

二、气动衬氟对夹蝶阀的特点：

1.气动衬氟蝶阀设计科学，部件之间连接紧凑，体积小巧，占空间面积小。

2.气动的驱动装置启闭迅速，感应灵敏，对流体控制省力方便。

3.安装不受限制，非常适合对安装空间有限制的管道，后期维护十分方便。

4.蝶阀采用双密封结构，流体运行时不受空间方向限制。

5.阀体使用了坚固抗冲刷的材料，使用时间更加长久。

三、主要性能参数：

型式：扁平式

公称通径：50、65、80、100、125、150、200、250、300、350、400、450、500、600mm

公称压力：PN1.0、1.6MPa

连接型式：对夹式、法兰式

材料：ZG230-450衬F46

上阀盖：与阀体一起铸造

工作温度：-40～+180℃；

压盖型式：螺栓压紧式

填料：聚四氟乙烯填料

四、气动衬氟对夹蝶阀的用途：

气动衬氟对夹蝶阀使用的温度范围广阔，特别适合在强酸强碱等腐蚀性高的介质环境中，在在化学制剂，工厂，染料厂，水电站等行业有大范围的使用。

五、主要零件材及料：

公称通径mm		DN50-DN800
材料代号		C（WCB）	P（304）	R（316）
主要零件	阀体	WCB	ZG1Cr18Ni9Ti	ZG1Cr18Ni12Mo2Ti
	阀板	WCB或2Cr13	1Cr18Ni9Ti	1Cr18Ni12MoTi
	阀杆	2Cr13	1Cr18Ni9Ti	1Cr18Ni12MoTi
	阀座密封	增强聚四氟乙烯、对位聚苯、不锈钢、硬质合金钢密封
	阀板密封	增强聚四氟乙烯、对位聚苯、各种橡胶、不锈钢
	填料	聚四氟乙烯、柔性石墨
适用工况	适用介质	蒸汽、水、油品	硝酸碱类腐蚀性介质	醋酸类腐蚀性介质
适用工况	适用温度	聚四氟乙烯≤180℃，对位聚苯≤300℃，金属密封≤425℃

六、主要外部链接尺寸；

公称通径DN(mm)	50	65	80	100	125	150	200	250	300	350	400	450	500	600	700	800	900	1000
L	90	90	100	115	130	140	150	250	270	290	310	330	350	390	430	470	500	550
L1	43	46	49	56	64	70	71	76	83	92	102	113	127	154	165	190	203	216
法兰式	63	70	83	105	115	137	164	206	230	248	289	320	343	413	478	525	585	640
对夹式	63	70	83	105	115	137	164	206	230	248	289	320	343	413	478	525	585	640
n-d	4- 18	4- 18	8- 18	8- 18	8- 18	8- 22	12- 22	12- 26	12- 26	16- 26	16- 30	20- 30	20-33	20-36	24- 36	24-39	28-39	28- 42
H1	根据所配执行机构而定
A	根据阀门所需力矩而定，配置机型不同,夕卜形尺寸也不相同
D	165	185	200	220	250	285	340	405	460	520	580	640	715	840	910	1025	1125	1255
D1	125	145	160	180	210	240	295	355	410	470	525	585	650	770	840	950	1050	1170
