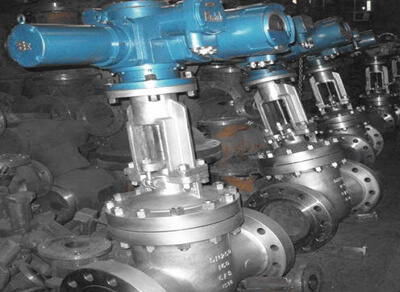

Z940H电动高压闸阀

产品简介

采用法兰或者焊接式连接，属整体直通铸造(锻造)阀，电动高压闸阀主要应用于压力为PN250MPa以内的水、蒸汽、油品、过热蒸汽的管道上，中部采用阀盖连接，在高温高压工况下具有良好

订购热线：13250886677

在线咨询

产品介绍

Z940H电动高压闸阀

一、电动高压闸阀产品概述

本公司的电动高压闸阀是由高准度电动执行器与高压闸阀组成。采用法兰或者焊接式连接，属整体直通铸造(锻造)阀，电动高压闸阀主要应用于压力为PN25.0MPa以内的水、蒸汽、油品、过热蒸汽的管道上，中部采用阀盖连接，在高温高压工况下具有良好的密封性能。电动高压闸阀密封面上层堆焊硬质合金，其加工后的金属层≥3mm，使用时间长。

二、电动高压闸阀产品特点

1、采用中法兰螺栓连接，支管两端为法兰连接结构。

2、阀座密封面采用铁基铬镍不锈钢堆焊而成。

3、阀杆表面经抗蚀性氮化处理，具有良好的抗腐蚀性。

4、电动高压闸阀的关闭和开启由装在阀盖上的电动装置来控制。电动装置分别配有阀门电机、减速箱、转矩控制机构、行程控制机构、现场操作机构，手、电动切换机构。阀门的开关均由行程控制机构调整，调整转矩限制机构，可以在行程控制机构失灵的情况下，保护阀门。电动焊接闸阀关闭主要通过电动装置及能够调整的楔式双闸板、万向顶、夹圈等组成，借阀体内导向作升降运动。

5、电动装置除能就地操作外，还可进行远距离操作。

三、电动高压闸阀主要零件材料

阀体，阀盖	阀板	阀座	阀杆	填料	适用介质	适用温度（≤℃）
WCB	WCB+D507MO	D577	2Crl3	柔性石墨	水、油品、蒸汽	425
ZGlCr5MO	ZGlCr5M0+ Stellite12	1Crl8Ni9+ Stellite6	25Cr2M01VA	柔性石墨	水、油品、蒸汽	550
ZGlCrl8Ni9Ti	Crl了Ni2	1Crl8Ni9+ Stellite6	1Crl8Ni9Ti	PTFE	硝酸类、碱类	200
ZG00Crl7Nil4M02	316L+ Stellite12	316L+Stel1ite6	316L	PTFE	尿素、甲铵液、磷酸	200

四，电动高压闸阀主要性能规范

压力标准	公称压力（MPa）	公称压力（MPa）	公称压力（MPa）	公称压力（MPa）	公称压力（MPa）	公称压力（MPa）	压力等级	压力等级	压力等级	JIS（K）	JIS（K）	JIS（K）
试验压力(MPa)	1.6	2.5	4.0	6.4	10.0	16.0	150	300	600	10K	20K	30K
强度试验	2.4	3.75	6.0	9.6	15.0	24.0	3.0	7.5	16.5	2.4	3.8	5.7
密封试验	1.76	2.75	4.4	7.04	11.0	17.6	2.2	5.5	12.1	1.5	2.8	4.2

五，电动高压闸阀产品选型

1，阀体参数：公称通径、工作压力、工艺介质、使用场合、阀体材料等系列参数。

2，执行器参数：电源电压、控制方式(开关型，调节型)、控制信号(4-20mA,1-5V)、作用方式(电-开式，电-关式)
