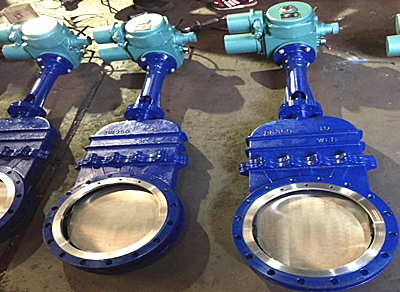

电动刀型闸阀Z973F、Z973H
产品简介
电动刀型闸阀Z973F、Z973H驱动方式由电动驱动并且对夹式连接、明杆平行式刚性单闸板，Z973F 阀座密封面材料为氟塑料、Z973H 阀座密封面材料为不锈钢，公称压力 PN6~16，阀体材料为碳素
订购热线：13250886677
产品介绍
电动刀型闸阀Z973F、Z973H驱动方式由电动驱动并且对夹式连接、明杆平行式刚性单闸板，Z973F 阀座密封面材料为氟塑料、Z973H 阀座密封面材料为不锈钢，公称压力 PN6~16，阀体材料为碳素钢的闸阀。
配有多回转式电动装置，使阀板作上下直线运动，并可实现远程控制阀门的打开或关闭。
通径范围：DN50~DN500，使用温度 ≤100℃，广泛应用于排水、供热、电站、化工、食品、造纸、制药、煤碳、采矿等工程。
电动刀型闸阀主要性能参数
| 型号 | PN | 工作压力 / MPa | 适用温度 / ℃ | 适用介质 |
| Z973F-6C | 6 | 0.6 | ≤ 100 | 灰渣等 |
| Z973H-6C | ||||
| Z973F-10C | 10 | 1 | ||
| Z973H-10C | ||||
| Z973F-16C | 16 | 1.6 | ||
| Z973H-16C |
电动刀型闸阀零件材料
| 型号 | 材料 | ||||
| 阀体 | 闸板 | 密封面 | 阀杆 | 填料 | |
| Z973F-6C | 碳素钢 | 铬镍钛不锈钢 | 氟塑料 | 铬不锈钢 | 石棉 |
| Z973H-6C | 镶或喷焊铁基合金 | ||||
| Z973F-10C | 氟塑料 | ||||
| Z973H-10C | 镶或喷焊铁基合金 | ||||
| Z973F-16C | 氟塑料 | ||||
| Z973H-16C | 镶或喷焊铁基合金 | ||||
电动刀型闸阀外形及结构尺寸(PN6)及结构尺寸 (mm)
| DN | L | D1 | D2 | z×ød | H | 电装型号 | 重量 / kg |
| 50 | 50 | 90 | 110 | 4×ø12 | 370 | DZ10 | 52 |
| 65 | 50 | 110 | 130 | 4×ø12 | 460 | DZ10 | 53 |
| 80 | 50 | 125 | 150 | 4×ø16 | 590 | DZ10 | 55 |
| 100 | 50 | 145 | 170 | 4×ø16 | 780 | DZ10 | 57 |
| 150 | 60 | 200 | 225 | 8×ø16 | 980 | DZ10 | 71 |
| 200 | 60 | 255 | 280 | 8×ø16 | 1053 | DZ15 | 81 |
| 250 | 70 | 310 | 335 | 12×ø16 | 1060 | DZ20 | 100 |
| 300 | 80 | 362 | 395 | 12×ø20 | 1230 | DZ20 | 123 |
| 350 | 90 | 412 | 445 | 12×ø20 | 1250 | DZ30 | 148 |
| 400 | 100 | 462 | 498 | 16×ø20 | 1770 | DZ30 | 158 |
| 450 | 120 | 518 | 550 | 16×ø20 | 1920 | DZ45 | 225 |
| 500 | 130 | 568 | 600 | 16×ø20 | 2010 | DZ45 | 240 |
电动刀型闸阀外形及结构尺寸(PN10)及结构尺寸 (mm)
| DN | L | D1 | D2 | z×ød | H | 电装型号 | 重量 / kg |
| 50 | 50 | 100 | 125 | 4×ø16 | 370 | DZ10 | 54 |
| 65 | 50 | 120 | 145 | 4×ø16 | 460 | DZ10 | 60 |
| 80 | 50 | 135 | 160 | 4×ø16 | 590 | DZ10 | 62 |
| 100 | 50 | 155 | 180 | 8×ø16 | 780 | DZ10 | 66 |
| 150 | 60 | 210 | 240 | 8×ø20 | 980 | DZ15 | 84 |
| 200 | 60 | 265 | 295 | 8×ø20 | 1053 | DZ20 | 106 |
| 250 | 70 | 320 | 350 | 12×ø20 | 1060 | DZ20 | 120 |
| 300 | 80 | 368 | 400 | 12×ø20 | 1230 | DZ30 | 220 |
| 350 | 90 | 428 | 460 | 16×ø20 | 1250 | DZ30 | 230 |
| 400 | 100 | 482 | 515 | 16×ø22 | 1770 | DZ45 | 300 |
电动刀型闸阀外形及结构尺寸(PN16)及结构尺寸 (mm)
| DN | L | D1 | D2 | z×ød | H | 电装型号 | 重量 / kg |
| 50 | 50 | 100 | 125 | 4×ø16 | 370 | DZ10 | 65 |
| 65 | 50 | 120 | 145 | 4×ø16 | 460 | DZ10 | 68 |
| 80 | 50 | 135 | 160 | 8×ø16 | 590 | DZ10 | 74 |
| 100 | 50 | 155 | 180 | 8×ø16 | 780 | DZ10 | 77 |
| 150 | 60 | 210 | 240 | 8×ø20 | 980 | DZ15 | 96 |
| 200 | 60 | 265 | 295 | 12×ø20 | 1053 | DZ20 | 114 |
| 250 | 70 | 320 | 355 | 12×ø22 | 1060 | DZ20 | 135 |
| 300 | 80 | 375 | 410 | 12×ø22 | 1230 | DZ30 | 230 |
更多关于电动刀型闸阀技术问题欢迎咨询本公司。
